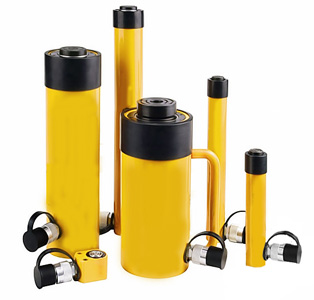

單動式千斤頂

[來源：原創] [作者：admin] [日期：15-07-23] [熱度： ]

一、用途
本公司生產的JRC系列單作用千斤頂（單動式千斤頂），設計有安全保壓裝置，內置卸壓閥防止過載，以保護千斤頂以利于安全操作。該裝置的連接采用的是高壓膠管和螺紋接頭連接，具有使用快捷，并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。



二、基本參數：表中參數可能因為改良而變更，恕不另行通知。

型號	承載能力 (t)	行程 (mm)	有效面積 (cm2)	液壓油容量 (cm3)	本體高度A (mm)	伸展高度 B (mm)	外徑  D (mm)	柱塞直徑 F (mm)	重量 (kg)
TDRC05005	50	50	77.0	385	162	212	130	70	17
TDRC05010	50	100	77.0	770	212	312	130	70	20
TDRC05015	50	150	77.0	1155	262	412	130	70	23
TDRC05020	50	200	77.0	1540	312	512	130	70	27
TDRC05025	50	250	77.0	1924	362	612	130	70	31
TDRC05030	50	300	77.0	2309	412	712	130	70	34
TDRC10005	100	50	143.07	715	195	245	185	100	19
TDRC10010	100	100	143.07	1430	245	345	185	100	29
TDRC10015	100	150	143.07	2145	295	445	185	100	40
TDRC10020	100	200	143.07	2861	345	545	185	100	50
TDRC10025	100	250	143.07	3576	395	645	185	100	61
TDRC10030	100	300	143.07	4291	445	745	185	100	71
TDRC15005	150	50	198.6	993	196	246	205	114	39
TDRC15010	150	100	198.6	1986	246	346	205	114	52
TDRC15015	150	150	198.6	2978	296	446	205	114	65
TDRC15020	150	200	198.6	3971	346	546	205	114	78
TDRC15025	150	250	198.6	4964	396	646	205	114	92
TDRC15030	150	300	198.6	5957	446	746	205	114	105
TDRC20005	200	50	265.9	1330	216	266	235	133	55
TDRC20015	200	150	265.9	3989	316	466	235	133	91
TDRC20030	200	300	265.9	7977	466	766	235	133	146
TDRC25005	250	50	366.4	1832	235	285	275	165	102
TDRC25015	250	150	366.4	5497	335	485	275	165	136
TDRC25030	250	300	366.4	10993	485	785	275	165	207
TDRC30005	300	50	456.2	2281	312	362	310	197	184
TDRC30015	300	150	456.2	6843	412	562	310	197	232
TDRC30030	300	300	456.2	13685	562	862	310	197	303
TDRC40005	400	50	559.9	2800	375	425	350	216	270
TDRC40015	400	150	559.9	8399	475	625	350	216	330
TDRC40030	400	300	559.9	16797	625	925	350	216	421
TDRC50005	500	50	730.6	3653	419	469	400	248	401
TDRC50015	500	150	730.6	10959	519	669	400	248	480
TDRC50030	500	300	730.6	21918	669	969	400	248	599
TDRC60005	600	50	855.3	4276	429	479	430	267	474
TDRC60015	600	150	855.3	12829	529	679	430	267	565
TDRC60030	600	300	855.3	25659	679	979	430	267	701
TDRC80005	800	50	1176.3	5881	474	524	505	317	741
TDRC80015	800	150	1176.3	17644	574	724	505	317	868
TDRC80030	800	300	1176.3	35288	724	1024	505	317	1058
TDRC100005	1000	50	1465.7	7329	564	614	560	343	1062
TDRC100015	1000	150	1465.7	21986	664	814	560	343	1213
TDRC100030	1000	300	1465.7	43972	814	1114	560	343	1439

三、使用方法
1、如泵體的油量不足時，需先向泵中加入工作油（10#機油）才能工作。
2、估計起重量，切忌超載使用。
3、確定起重物的重心，選擇千斤頂著力點，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的木材將重物支撐牢，禁止將千斤頂作為支撐物使用，禁止數臺千斤頂同時并用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
6、電動泵請參照電動使用說明書。
四、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢摵蓱?，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
五、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2 、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。
